Деталь, снятая с производства 15 лет назад
- Клиент
- Производственная компания
- Срок
- 2 недели
- Технологии
- Скан · CAD-реконструкция · инженерный пластик
01 / 05
Задача

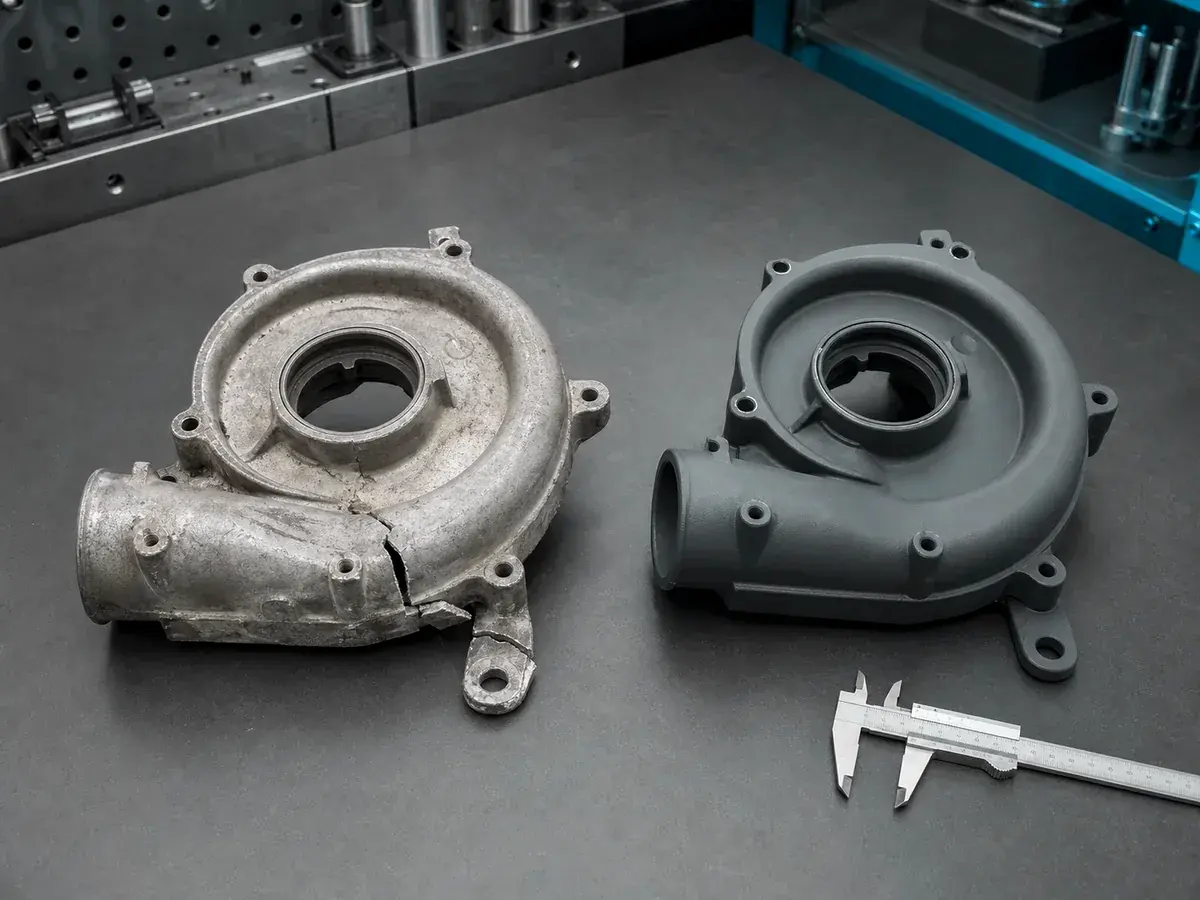

На линии клиента вышел из строя пластиковый узел подачи. Производитель оборудования снял деталь с производства 15 лет назад, аналогов нет, простой линии стоил дороже любого решения. Из исходников — только треснувший оригинал.
02 / 05
Сканирование
Отсканировали сломанную деталь с точностью 0,05 мм, совместили фрагменты в цифре и восстановили полную геометрию, включая утраченный участок посадочного фланца.
03 / 05
CAD-реконструкция
Скан перевели в параметрическую CAD-модель с допусками. Заодно усилили слабое место конструкции — рёбра в зоне, где оригинал треснул. У клиента теперь есть чертёж, которого не было даже у производителя.
04 / 05
Производство
Напечатали партию из пяти деталей инженерным пластиком, стойким к маслам и износу. Первую — за сутки, для срочного запуска линии; остальные — в запас.
05 / 05
Результат
Линия запущена через сутки после сканирования. Новая деталь работает дольше оригинала благодаря усиленной конструкции, а цифровая модель позволяет производить её при необходимости за один день.
